Açıklama

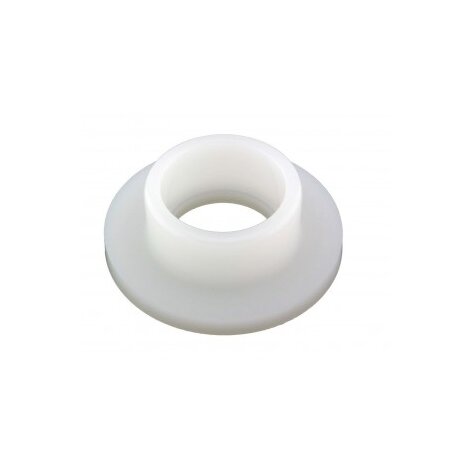

QRAF Soket Kaynak Adaptörü
Soket kaynak adaptörü – Stubs.
Soket kaynaklama için tırtıklı yüzlü uç, OAB destek halkalarıyla birlikte kullanılır (diğer boyutlar için QRNF kullanın).
Sıcak kaynak bağlantı sistemi (soket kaynağı) ile basınç altında akışkanların taşınması için tasarlanmış bağlantı elemanları serisi.
| Referans | D | DN | OAB boyutu | PN | B | d3 | d5 | H | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|
| QRAF034 | 25 | 20 | 3/4″ | 16 | 9 | 34 | 54 | 22 | 6 | 46 |
| QRAF100 | 32 | 25 | 1″ | 16 | 10 | 41 | 64 | 25 | 6 | 58 |
| QRAF112 | 50 | 40 | 1″1/2 | 16 | 12 | 61 | 83 | 30 | 6 | 122 |
| QRAF114 | 40 | 32 | 1″1/4 | 16 | 11 | 50 | 72 | 27 | 6 | 91 |
| QRAF300 | 90 | 80 | 3″ | 16 | 17 | 108 | 129 | 44 | 8 | 411 |
