Açıklama

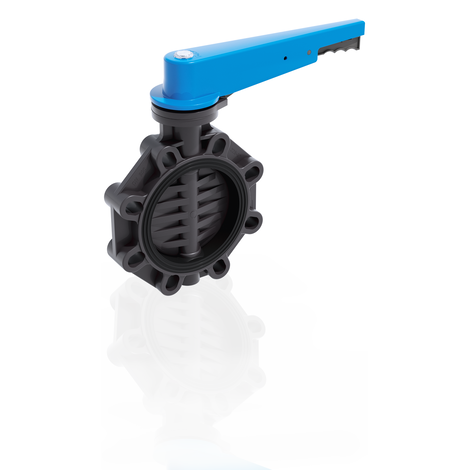

FEOV/LM – Kelebek vana DN 40:200

El kumandalı kelebek vana.

FE, su uygulamaları için özel olarak tasarlanmış ve özelleştirilebilir bir Etiketleme Sistemi ile donatılmış, akışı kapatmak veya düzenlemek için kullanılan bir kelebek vanadır.

Başlıca özellikleri:

Hızlı çalıştırma seçeneği , 12 pozisyonda kademeli ayarlama (her 7,5°) ile HIPVC’den yapılmış ergonomik çok işlevli sap . 180° ters çevrilebilir montaj
Özelleştirilebilir Etiketleme Sistemi: Entegre modül, şeffaf bir koruma fişinden oluşur, LSE setini kullanarak özelleştirilebilir etiket tutucu (aksesuar olarak mevcuttur). Özelleştirme, sistemdeki valfi belirli ihtiyaçlara göre tanımlamanızı sağlar
Çok sayıda uluslararası standarda göre flanşlara bağlanmaya izin veren oval yuvalara sahip delme deseni
Hidrolik conta oluşturma ve gövdeyi sıvıdan izole etme işlevini birlikte yapan değiştirilebilir gömlek .
PVC-U raflı tek parça üst flanş. Doğrudan tahrik için ISO 5211 standardına göre delme:
- DN 40 ÷ 65: F05
- DN 80 ÷ 150: F07
- DN 200: F10

EPDM

Referans	D	DN	PN	A min	A max	B2	B3	C	C1	C2	F	H	U	Z	G
FEOVLM050E	50 – 1″1/2	40	16	93,5	109	60	136	175	45	42	19	132	4	33	827
FEOVLM063E	63 – 2″	50	16	108	124	70	143	175	45	42	19	147	4	43	1012
FEOVLM075E	75 – 2″1/2	65	10	128	144	80	168	175	45	45	19	165	4	46	1420
FEOVLM090E	90 – 3″	80	10	145	159	90	182	250	45	45	19	130	4	49	1640
FEOVLM110E	110 – 4″	100	10	165	190	105	196	250	45	45	19	150	4	56	1990
FEOVLM140E	*140 – 5″	125	10	204	215	121	215	335	45	45	23	185	4	64	3030
FEOVLM160E	160 – 6″	150	10	230	242	132	229	335	45	45	23	210	4	70	3730
FEOVLM225E	**225 – 8″	200	10	280	298	161	309	425	65	82	23	325	8	71	8240

FKM

Referans	d	DN	PN	A min	A max	B₂	B₃	C	C₁	C₂	f	H	U	Z	g
FEOVLM050F	50 – 1″1/2	40	16	93,5	109	60	136	175	45	42	19	132	4	33	827
FEOVLM063F	63 – 2″	50	16	108	124	70	143	175	45	42	19	147	4	43	1012
FEOVLM075F	75 – 2″1/2	65	10	128	144	80	168	175	45	45	19	165	4	46	1420
FEOVLM090F	90 – 3″	80	10	145	159	90	182	250	45	45	19	130	4	49	1640
FEOVLM110F	110 – 4″	100	10	165	190	105	196	250	45	45	19	150	4	56	1990
FEOVLM140F	*140 – 5″	125	10	204	215	121	215	335	45	45	23	185	4	64	3030
FEOVLM160F	160 – 6″	150	10	230	242	132	229	335	45	45	23	210	4	70	3730
FEOVLM225F	**225 – 8″	200	10	280	298	161	309	425	65	82	23	325	8	71	8240
