Açıklama

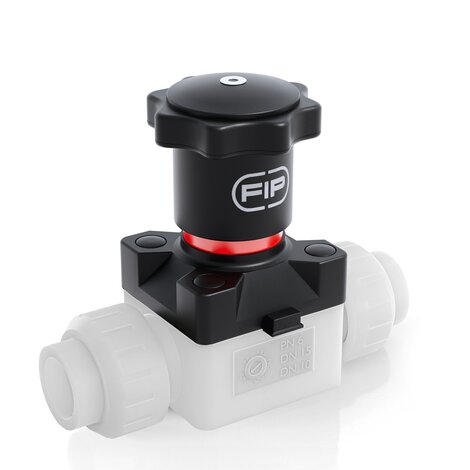

CMUIF – Kompakt Diyafram Vana DN 12:15
Soket kaynağı için dişi sınırlandırmak için kompakt diyafram vanası, metrik seri.
CM, dar alanlarda kullanım için ideal, küçültülmüş boyutlara ve özellikle kompakt yapıya sahip, elle çalıştırılan bir diyafram vanasıdır.
Başlıca özellikleri:
- PA-GR el çarkı, tamamen kapalı, optimum yönetilebilirlik için ergonomik tasarımlı yüksek mekanik dayanım
- Diyaframın aşırı sıkıştırılmasını önlemek ve her zaman minimum sıvı büyüklüklerini garanti etmek için tasarlanan entegre ayarlanabilir tork sınırlayıcı
- Standart olarak optik konum göstergesi sağlanır
- PA-GR’den yapılmış, yapısalların birikebileceği bölgelerin ortadan kaldırılması için tamamen plastik tapalarla korunan PASLANMAZ çelik somunlu kaput. Dahili dairesel ve simetrik dosya dağıtım alanı
- PASLANMAZ çelik modeller , yukarıda da takılabilir
- Vanayı sabitlemek için dişliler metal ekler
EPDM
| Referans | D | DN | PN | B maks. | E | H | H1 | H | BEN | J | L bir | R1 | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMUIF020E | 20 | 15 | 6 | 86 | 41 | 129,5 | 58,5 | 8 | 35 | M5 | 90 | 1” | 97,5 | 285 |
FKM
| Referans | D | DN | PN | B maks. | E | H | H1 | H | BEN | J | L bir | R1 | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMUIF020F | 20 | 15 | 6 | 86 | 41 | 129,5 | 58,5 | 8 | 35 | M5 | 90 | 1” | 97,5 | 285 |
PTFE
| Referans | D | DN | PN | B maks. | E | H | H1 | H | BEN | J | La | R1 | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMUIF020P | 20 | 15 | 6 | 86 | 41 | 129,5 | 58,5 | 8 | 35 | M5 | 90 | 1” | 97,5 | 285 |
