Açıklama

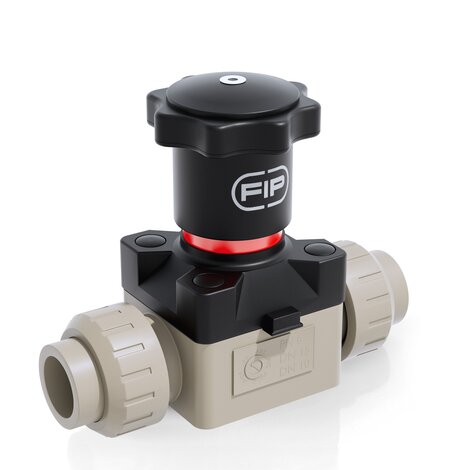

CMUIM – Kompakt Diyafram Vana DN 12:15
Soket kaynağı için dişi birleştirme uçlu kompakt diyafram vanası, metrik seri.
CM, dar alanlarda kullanım için ideal, küçültülmüş boyutlara ve özellikle kompakt yapıya sahip, elle çalıştırılan bir diyafram vanasıdır.
Başlıca özellikleri:
- PA-GR el çarkı, tamamen kapalı, optimum yönetilebilirlik için ergonomik kavramalı yüksek mekanik mukavemet
- Diyaframın aşırı sıkıştırılmasını önlemek ve her zaman minimum sıvı akışını garantilemek için tasarlanmış entegre ayarlanabilir tork sınırlayıcı
- Standart olarak optik konum göstergesi sağlanır
- PA-GR’den yapılmış , kirleticilerin birikebileceği bölgeleri ortadan kaldırmak için tamamen plastik tapalarla korunan PASLANMAZ çelik somunlu kaput . Dahili dairesel ve simetrik diyafram sızdırmazlık alanı
- PASLANMAZ çelik cıvatalar , yukarıdan da takılabilir
- Vanayı sabitlemek için dişli metal ekler
EPDM
| Referans | D | DN | PN | B maks. | E | H | H1 | H | I | J | L a | R1 | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMUIM020E | 20 | 15 | 6 | 86 | 47,5 | 130 | 59 | 8 | 35 | M5 | 90 | 1” | 98 | 255 |
FKM
| Referans | D | DN | PN | B maks. | E | H | H1 | H | I | J | La | R1 | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMUIM020F | 20 | 15 | 6 | 86 | 47,5 | 130 | 59 | 8 | 35 | M5 | 90 | 1” | 98 | 255 |
PTFE
| Referans | D | DN | PN | B maks. | E | H | H1 | H | I | J | La | R1 | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMUIM020P | 20 | 15 | 6 | 86 | 47,5 | 130 | 59 | 8 | 35 | M5 | 90 | 1” | 98 | 255 |
