Açıklama

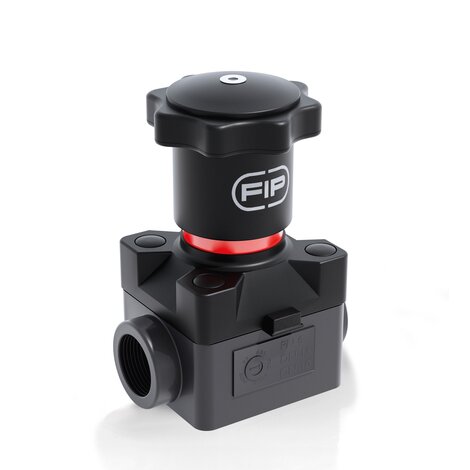

CMFV – Kompakt Diyafram Vana DN 12:15
BSP dişli dişi uçlu kompakt diyafram vanası.
CM, dar alanlarda kullanım için ideal, küçültülmüş boyutlara ve özellikle kompakt yapıya sahip, elle çalıştırılan bir diyafram vanasıdır.
Başlıca özellikleri:
- PA-GR el çarkı, tamamen kapalı, optimum yönetilebilirlik için ergonomik kavramalı yüksek mekanik mukavemet
- Diyaframın aşırı sıkıştırılmasını önlemek ve her zaman minimum sıvı akışını garantilemek için tasarlanmış entegre ayarlanabilir tork sınırlayıcı
- Standart olarak optik konum göstergesi sağlanır
- PA-GR’den yapılmış , kirleticilerin birikebileceği bölgeleri ortadan kaldırmak için tamamen plastik tapalarla korunan PASLANMAZ çelik somunlu kaput . Dahili dairesel ve simetrik diyafram sızdırmazlık alanı
- PASLANMAZ çelik cıvatalar , yukarıdan da takılabilir
- Vanayı sabitlemek için dişli metal ekler
EPDM
| Referans | R | DN | PN | B maks. | B1 | H | H1 | H | I | J | L | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFV038E | 3/8” | 12 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 270 |
| CMFV012E | 1/2” | 15 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 15 | 270 |
FKM
| Referans | R | DN | PN | B maks. | B1 | H | H1 | H | I | J | L | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFV038F | 3/8” | 12 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 270 |
| CMFV012F | 1/2” | 15 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 15 | 270 |
PTFE
| Referans | R | DN | PN | B maks. | B1 | H | H1 | H | I | J | L | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFV038P | 3/8” | 12 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 11,5 | 270 |
| CMFV012P | 1/2” | 15 | 6 | 86 | 15 | 75 | 58,5 | 8 | 35 | M5 | 15 | 270 |
